Модуль линейный KNR-130E
Артикул: KNR-130E
Стальное основание, встроенная U-образная направляющая, полузакрытая алюминиевая крышка, гибкий шаг хода 50–1600 мм, нагрузка до 120 кг (горизонт.), скорость до 1250 мм/с, ø вала 25 мм.
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль KNR-130E — высокоточный одноосный привод с шарико-винтовой передачей (ШВП), предназначенный для задач промышленной автоматизации, требующих высокой грузоподъёмности, жёсткости и точности.
Конструктивные особенности:
-
Стальное основание с частично закалённой стальной U-образной направляющей
-
Встроенная U-образная направляющая
-
Полузакрытая алюминиевая крышка
-
Двухрядная система возврата шариков с углом контакта 45° — равномерное восприятие нагрузок по четырём направлениям
-
8 способов монтажа двигателя через адаптерную пластину
-
Гибкий шаг хода — 50–1600 мм с интервалом 50 мм
-
Стандартные резьбовые отверстия на основании и каретке
Сравнение со стальной серией KSR:
KNR-130E является более доступной альтернативой стальной серии KSR и имеет полную габаритную совместимость с данной серией. Грузоподъёмность KNR-130E сопоставима, но немного ниже, чем у KSR.
Области применения:
-
Автоматическое дозирование
-
FPD индустрия
-
Медицинская автоматика
-
Прецизионные измерительные приборы
-
Координатные столы и декартовы роботы
Характеристики
Общие параметры
| Параметр | Значение |
|---|---|
| Повторяемость позиционирования | ±0.005 мм |
| Диаметр шарикового винта | 25 мм |
| Шаг винта | 5 / 10 / 25 мм |
| Максимальная скорость | 250 / 500 / 1250 мм/с (соответственно шагу) |
| Диапазон хода | 50–1600 мм (шаг 50 мм) |
| Примечание по ходу >850 мм | Возникает биение винта — требуется снижение скорости |
| Ускорение/замедление (настройка) | 0.2 с |
| Мощность серводвигателя | 750 Вт |
| Ресурс | 10 000 км (при нормальных условиях) |
Максимальная грузоподъёмность
| Шаг винта | Горизонтальная установка (кг) | Вертикальная установка (кг) |
|---|---|---|
| 5 мм | 120 | 50 |
| 10 мм | 120 | 40 |
| 25 мм | 83 | 25 |
Номинальное усилие
| Шаг винта | Усилие (Н) |
|---|---|
| 5 мм | 2563 |
| 10 мм | 1281 |
| 25 мм | 640 |
Допустимые статические моменты (Н·м)
| Ось нагрузки | Значение |
|---|---|
| MY | 886 |
| MP | 826 |
| MR | 1500 |
Данные указаны для положения центра тяжести.
Допустимый вылет (мм)
Горизонтальная установка
| Шаг винта | Нагрузка | A | B | C |
|---|---|---|---|---|
| 5 мм | 70 кг | 3235 | 349 | 408 |
| 5 мм | 90 кг | 2482 | 263 | 306 |
| 5 мм | 120 кг | 1861 | 187 | 218 |
| 10 мм | 65 кг | 1911 | 338 | 373 |
| 10 мм | 85 кг | 1445 | 248 | 276 |
| 10 мм | 120 кг | 1000 | 164 | 182 |
| 25 мм | 35 кг | 1666 | 547 | 538 |
| 25 мм | 55 кг | 1030 | 331 | 328 |
| 25 мм | 83 кг | 654 | 206 | 204 |
Боковая установка
| Шаг винта | Нагрузка | A | B | C |
|---|---|---|---|---|
| 5 мм | 75 кг | 377 | 322 | 2988 |
| 5 мм | 95 кг | 288 | 246 | 2333 |
| 5 мм | 120 кг | 218 | 187 | 1850 |
| 10 мм | 60 кг | 408 | 368 | 2092 |
| 10 мм | 80 кг | 296 | 266 | 1554 |
| 10 мм | 120 кг | 182 | 182 | 1102 |
| 25 мм | 30 кг | 633 | 644 | 1961 |
| 25 мм | 50 кг | 365 | 369 | 1143 |
| 25 мм | 83 кг | 230 | 231 | 656 |
Вертикальная установка
| Шаг винта | Нагрузка | A | C |
|---|---|---|---|
| 5 мм | 20 кг | 1368 | 1368 |
| 5 мм | 30 кг | 911 | 911 |
| 5 мм | 50 кг | 546 | 546 |
| 10 мм | 15 кг | 1618 | 1618 |
| 10 мм | 25 кг | 970 | 970 |
| 10 мм | 40 кг | 607 | 607 |
| 25 мм | 10 кг | 1922 | 1922 |
| 25 мм | 14 кг | 1377 | 1377 |
| 25 мм | 25 кг | 769 | 769 |
Подходящие серводвигатели (750 Вт, 220В)
| Бренд | Маркировка | Тормоз | Модель двигателя | Модель драйвера |
|---|---|---|---|---|
| Mitsubishi | M | Нет (горизонт.) | HG-KR73 | MR-J4-70A |
| Mitsubishi | M | Да (вертик.) | HG-KR73B | MR-J4-70A |
| Panasonic | P | Нет (горизонт.) | MHMD082G1U | MADHT3520 |
| Panasonic | P | Да (вертик.) | MHMD082G1V | MADHT3520 |
| Delta | T | Нет (горизонт.) | ECMA-C20807ES | ASD-B20721-B |
| Delta | T | Да (вертик.) | ECMA-C20807FS | ASD-B20721-B |
Диаметр вала под муфту: 15×19 мм.

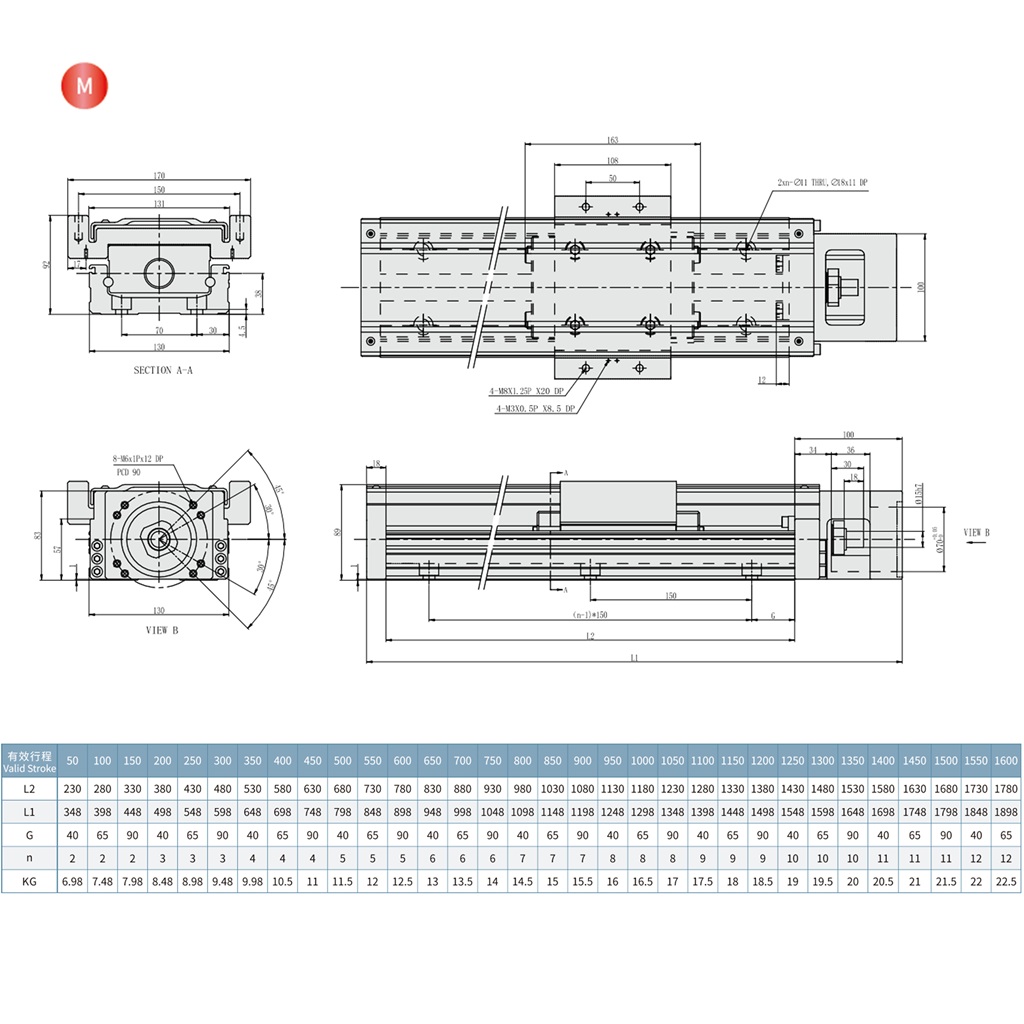

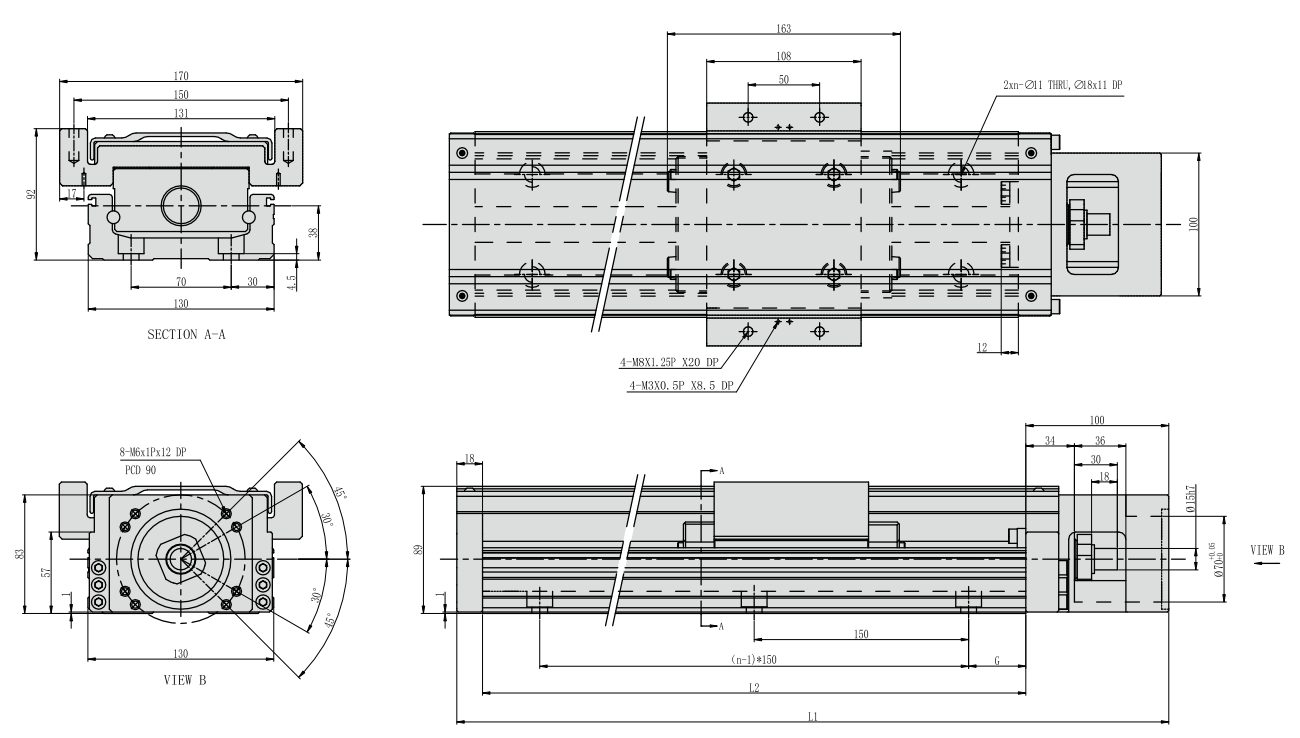

Чертеж модуля:
Чертеж нужной конфигурации — по запросу.
Чертеж
 |
| Чертеж модуля в нужной конфигурации предоставляется по запросу |
Исполнения
Модуль KNR-130E поставляется в различных конфигурациях. Код заказа формируется по следующей структуре:
KNR-130E-2510C-L50A1-M-M75-N3-F001
| Секция | Описание | Возможные значения |
|---|---|---|
| Серия | KNR-130E | модули со стальным основанием, полузакрытые |
| Диаметр винта | 25 | 25 мм |
| Шаг винта | 10 | 05 / 10 / 25 мм |
| Точность винта | C | C (накатной) / P (шлифованный) |
| Длина хода | L50A1 | 50–1600 мм (шаг 50 мм) |
| Тип каретки | A | A – стандарт; S – облегченная каретка |
| Количество кареток | 1 | 1 / 2 / 3 шт. |
| Направление мотора | M | M (прямое) / MP (снизу) / MR (справа) / ML (слева) – до 8 вариантов |
| Бренд мотора | M | M (Mitsubishi) / P (Panasonic) / T (Delta) / Y (Yaskawa) / H (HCFA) |
| Тормоз | 75 | Без тормоза / с тормозом |
| Тип фотоэлемента | N3 | N (PNP) / P (NPN) |
| Доп. опции | F001 | Спецобработка / без маркировки – стандарт |
Доступные опции:
-
Полузакрытая алюминиевая крышка – защита от пыли
-
Гофр (сильфон) – для агрессивных сред
-
Внешние концевые выключатели
-
Дополнительные каретки – 2 или 3 шт. на одном модуле
-
Смазка – по требованию
-
Нестандартная обработка – отверстия, выступы, спецдлина
Важные примечания:
-
При ходе >850 мм – обязательно снижение максимальной скорости из-за биения винта
-
Для вертикального применения обязателен тормоз у серводвигателя
-
Инвертированный (подвесной) монтаж – нестандартен, требуется консультация
