Модуль линейный KNR-86E
Артикул: KNR-86E
Стальное основание, встроенная U-образная направляющая, полузакрытая алюминиевая крышка, гибкий шаг хода 50–1100 мм, нагрузка до 60 кг (горизонт.), скорость до 1600 мм/с, ø вала 16 мм
Для быстрого расчета цены и оформления заказа, пожалуйста, укажите артикул, размеры, количество и другие характеристики товара.
Интернет-магазин
(для юр. лиц)
Магазины
для физических лиц
Описание
Линейный модуль KNR-86E — высокоточный одноосный привод с шарико-винтовой передачей (ШВП), предназначенный для задач промышленной автоматизации, требующих компактности, жёсткости и динамической точности.
Конструктивные особенности:
-
Стальное основание с частично закалённой стальной U-образной направляющей – обеспечивает высокую прочность и грузоподъёмность при сниженном весе.
-
Двухрядная система возврата шариков с углом контакта 45° – равномерное восприятие нагрузок по четырём направлениям.
-
8 способов монтажа двигателя через адаптерную пластину – лёгкая интеграция в любую декартову систему.
-
Стандартные резьбовые отверстия на основании и каретке – упрощают крепление оборудования.
-
Гибкий шаг хода – 50–1100 мм с интервалом 50 мм (в отличие от стандартных серий с фиксированным ходом).
Сравнение со стальной серией KSR:
KNR-E является более доступной альтернативой стальной серии KSR. Модули KNR-E имеют полную габаритную совместимость с KSR (1:1), что позволяет использовать их как замену без перепроектирования узлов. Грузоподъёмность KNR-E сопоставима, но немного ниже, чем у KSR, а уровень шума — незначительно выше.
Области применения:
-
Автоматическое дозирование
-
FPD индустрия
-
Медицинская автоматика
-
Прецизионные измерительные приборы
-
Координатные столы и декартовы роботы
-
Обработка кремниевых пластин
Характеристики
| Параметр | Значение |
|---|---|
| Повторяемость позиционирования | ±0.005 мм |
| Диаметр шарикового винта | 16 мм (C7Ø16) |
| Шаг винта | 5 / 10 / 20 / 32 мм |
| Максимальная скорость | 250 / 500 / 1000 / 1600 мм/с (соответственно шагу) |
| Диапазон хода | 50–1100 мм (шаг 50 мм) |
| Примечание по ходу >750 мм | Возникает биение винта – требуется снижение скорости |
| Ускорение/замедление (настройка) | 0.2 с |
| Мощность серводвигателя | 200 / 400 Вт |
| Ресурс | 10 000 км (при нормальных условиях) |
Максимальная грузоподъёмность
| Шаг винта | Горизонтальная установка (кг) | Вертикальная установка (кг) |
|---|---|---|
| 5 мм | 60 | 20 |
| 10 мм | 45 | 16 |
| 20 мм | 22 | 10 |
| 32 мм | 15 | 7 |
Номинальное усилие
| Шаг винта | Усилие (Н) |
|---|---|
| 5 мм | 683 |
| 10 мм | 341 |
| 20 мм | 174 |
| 32 мм | 106 |
Допустимые статические моменты (N·m)
| Ось нагрузки | Значение |
|---|---|
| MY | 318 |
| MP | 318 |
| MR | 626 |
Данные указаны для положения центра тяжести.
Допустимый вылет (мм)
Горизонтальная установка
| Шаг | Нагрузка | A | B | C |
|---|---|---|---|---|
| 5 мм | 24 кг | 1872 | 184 | 285 |
| 5 мм | 42 кг | 1068 | 97 | 151 |
| 5 мм | 60 кг | 660 | 64 | 98 |
| 10 мм | 12 кг | 2076 | 343 | 494 |
| 10 мм | 24 кг | 1006 | 163 | 235 |
| 10 мм | 36 кг | 649 | 103 | 149 |
| 20 мм | 7 кг | 1455 | 483 | 591 |
| 20 мм | 10 кг | 960 | 316 | 387 |
| 20 мм | 21 кг | 710 | 232 | 285 |
| 32 мм | 3 кг | 861 | 467 | 521 |
| 32 мм | 5 кг | 754 | 325 | 398 |
| 32 мм | 8 кг | 613 | 200 | 265 |
Боковая установка
| Шаг | Нагрузка | A | B | C |
|---|---|---|---|---|
| 5 мм | 24 кг | 256 | 184 | 1722 |
| 5 мм | 42 кг | 135 | 97 | 1014 |
| 5 мм | 60 кг | 88 | 64 | 607 |
| 10 мм | 12 кг | 444 | 343 | 1680 |
| 10 мм | 24 кг | 212 | 163 | 960 |
| 10 мм | 36 кг | 134 | 103 | 594 |
| 20 мм | 7 кг | 532 | 483 | 912 |
| 20 мм | 10 кг | 350 | 316 | 332 |
| 20 мм | 21 кг | 256 | 232 | 652 |
| 32 мм | 3 кг | 496 | 485 | 375 |
| 32 мм | 5 кг | 336 | 315 | 149 |
| 32 мм | 8 кг | 251 | 200 | 465 |
Вертикальная установка
| Шаг | Нагрузка | A | C |
|---|---|---|---|
| 5 мм | 13 кг | 430 | 430 |
| 5 мм | 20 кг | 286 | 286 |
| 10 мм | 10 кг | 765 | 765 |
| 10 мм | 16 кг | 478 | 478 |
| 20 мм | 10 кг | 1496 | 1496 |
| 32 мм | 2 кг | 614 | 614 |
Подходящие серводвигатели (200 Вт, 220В)
| Бренд | Маркировка | Тормоз | Модель двигателя | Модель драйвера |
|---|---|---|---|---|
| Mitsubishi | M | Нет (горизонт.) | HG-KR23 | MR-J4-20A |
| Mitsubishi | M | Да (вертик.) | HG-KR23B | MR-J4-20A |
| Panasonic | P | Нет (горизонт.) | MHMD022G1U | MADHT1507 |
| Panasonic | P | Да (вертик.) | MHMD022G1V | MADHT1507 |
| Delta | T | Нет (горизонт.) | ECMA-C20602ES | ASD-B20221 |
| Delta | T | Да (вертик.) | ECMA-C20602FS | ASD-B20221 |
Примечание: при использовании серводвигателя Panasonic 200 Вт диаметр вала двигателя составляет Ø11 мм, для других брендов — Ø14 мм.

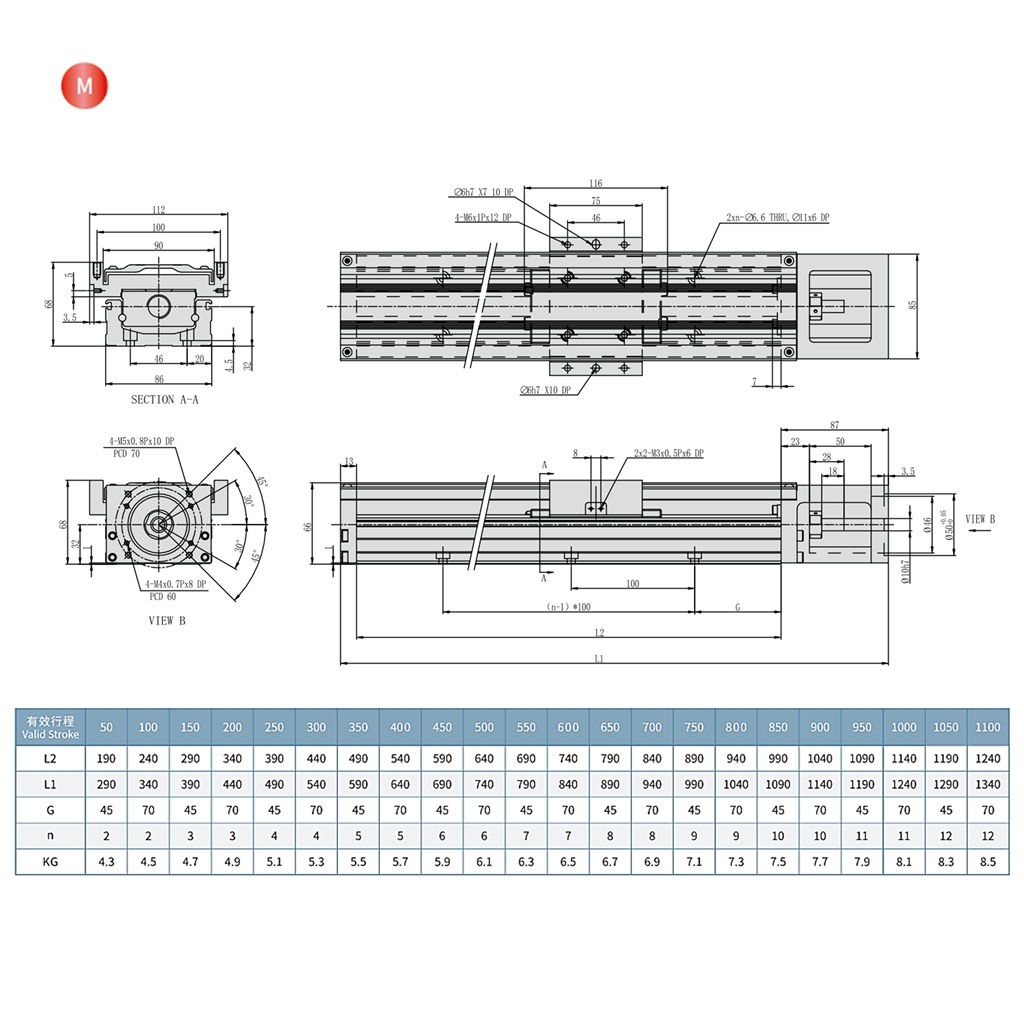

Чертеж модуля:
Чертеж нужной конфигурации — по запросу.
Чертеж
|
Исполнения
Модуль KNR-86E поставляется в различных конфигурациях. Код заказа формируется по следующей структуре:
KNR-86E-1610C-L50A1-M-M10-N3-F001
| Секция | Описание | Возможные значения |
|---|---|---|
| Серия | KNR-86E | модули со стальным основанием, полузакрытые |
| Диаметр винта | 16 | 16 мм |
| Шаг винта | 10 | 05 / 10 / 20 / 32 мм |
| Точность винта | C | C (накатной) / P (шлифованный) |
| Длина хода | L50A1 | 50–1100 мм (шаг 50 мм), например L050 = 50 мм |
| Тип каретки | A | A – стандарт; S – облегченная каретка |
| Количество кареток | 1 | 1 / 2 / 3 шт. |
| Направление мотора | M | M (прямое) / MP (снизу) / MR (справа) / ML (слева) – до 8 вариантов |
| Бренд мотора | M | M (Mitsubishi) / P (Panasonic) / T (Delta) / Y (Yaskawa) / H (HCFA) |
| Мощность двигателя | 10 | 100 Вт (20: 200 Вт; 40: 400 Вт) |
| Тип фотоэлемента | N3 | N (PNP) / P (NPN) |
| Доп. опции | F001 | Спецобработка / без маркировки – стандарт |
Доступные опции:
-
Полузакрытая алюминиевая крышка – защита от пыли
-
Гофр (сильфон) – для агрессивных сред
-
Внешние концевые выключатели – модель TPA-N674-WR
-
Дополнительные каретки – 2 или 3 шт. на одном модуле
-
Смазка – по требованию
-
Нестандартная обработка – отверстия, выступы, спецдлина
Важные примечания:
-
При ходе >750 мм – обязательно снижение максимальной скорости из-за биения винта
-
Для вертикального применения обязателен тормоз у серводвигателя
-
Инвертированный (подвесной) монтаж – нестандартен, требуется консультация
