Поворотные платформы с электроприводом

Поворотные платформы и поворотные двигатели прямого привода (DD). В каталоге представлены прецизионные устройства для точного вращательного позиционирования — поворотные платформы и поворотные двигатели. Устройства работают по технологии прямого привода: нагрузка соединяется непосредственно с ротором, без редуктора, что исключает люфт, повышает точность и позволяет использовать их в качестве поворотных осей станков ЧПУ, элементов роботов, индексальных столов и поворотных модулей автоматических линий.

Два основных типа конструкции:

  • Платформы с внешним ротором (Outer Rotor) — больший крутящий момент при компактной высоте, идеальны для тяжелых нагрузок.

  • Платформы с внутренним ротором (Inner Rotor) — классическое исполнение для широкого круга задач, включая высокоскоростные.

Ключевые характеристики:

  • Диаметр платформы — от 40 до 660 мм.

  • Номинальный крутящий момент — от 0,13 до 1950 Н·м.

  • Осевая нагрузка — до 100 000 Н (100 кН).

  • Точность позиционирования — до ±1,2 угловой секунды (повторяемость).

Кроме того, мы предлагаем изготовление поворотных платформ по индивидуальным параметрам, а также специальные модели — поворотные двигатели с полым валом большого диаметра, которые позволяют пропускать через центральное отверстие кабели, пневмотрубки или лазерный луч.

Показано товаров: 23

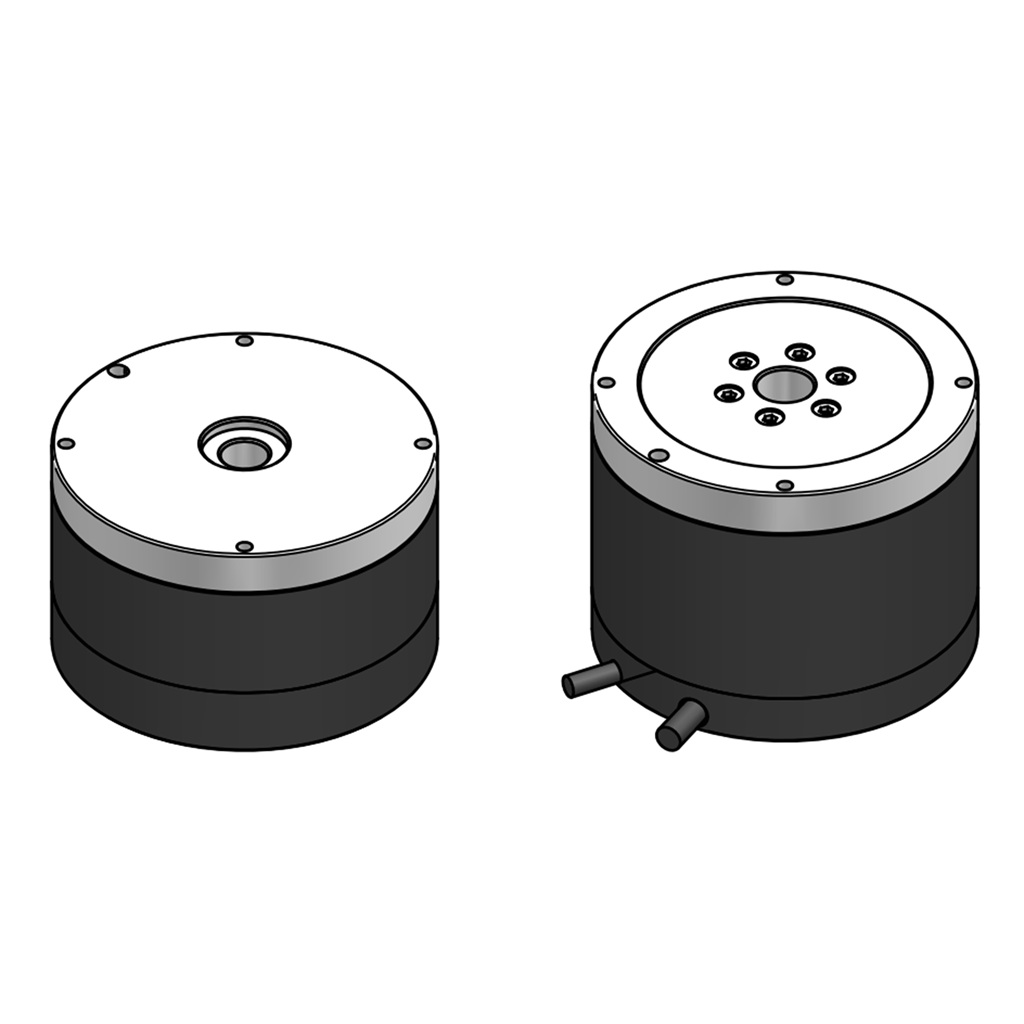

Поворотная платформа M-080 внутренний ротор, прямой привод

2 исп. Номинальный/пиковый момент: 0.6/1.9; 1.0/3.0 Н.м. Cкорость: 600/300 об/мин. Осевая нагрузка: 50 Н. ø 80 мм. Высота: 50/67 мм

Подробнее Запросить цену
Поворотная платформа M-062 внутренний ротор, прямой привод

Номинальный/пиковый момент: 0.3/1.0 Н.м. Cкорость: 600 об/мин. Осевая нагрузка до 50 Н. ø 62 мм. Высота: 60 мм

Подробнее Запросить цену

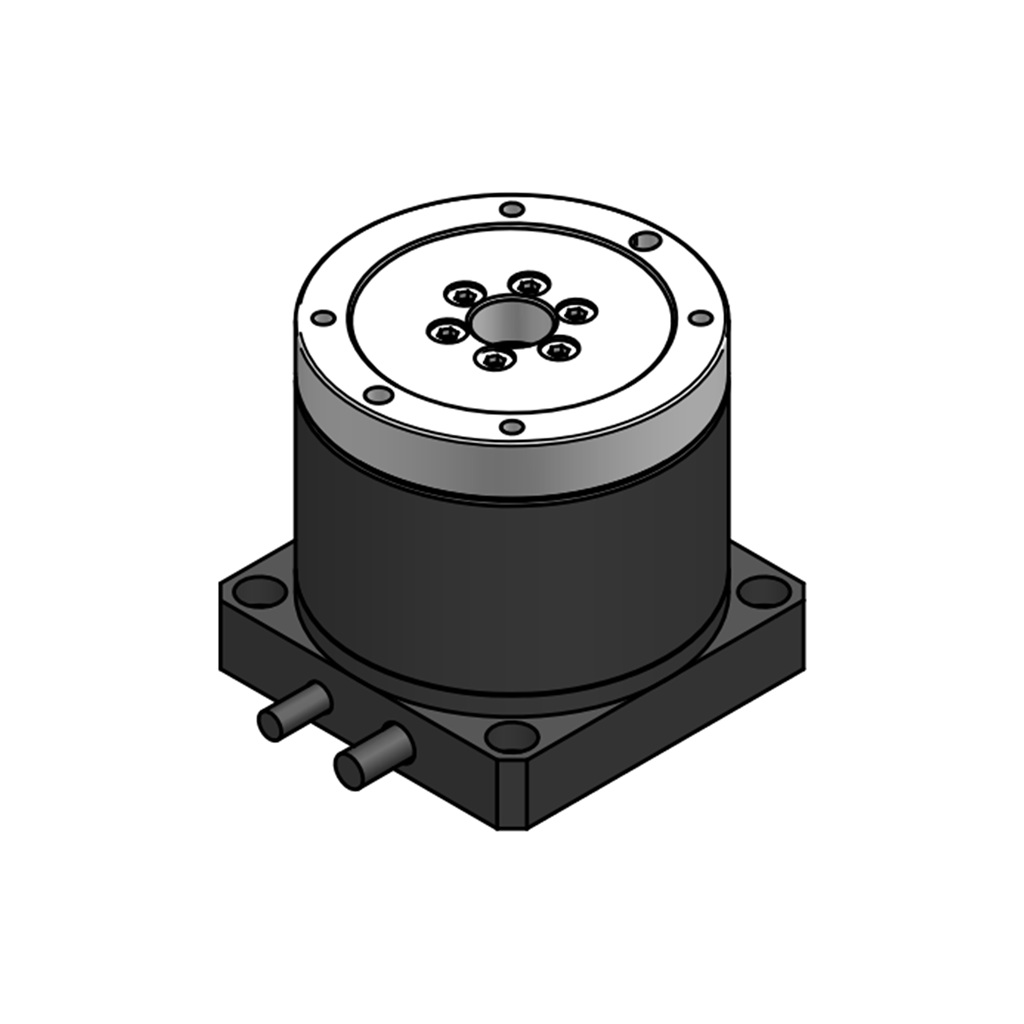

Поворотная платформа M-040 внутренний ротор, прямой привод

Номинальный/пиковый момент: 0.13/0.39. Cкорость: 500 об/мин. Осевая нагрузка до 20 Н. ø 40 мм. Высота: 38 мм

Подробнее Запросить цену
12

Модельный ряд и технические особенности

Поворотные платформы каталога UnitMC оснащены встроенным высокоразрешающим энкодером (sin/cos до 16384 линий/оборот), имеют низкую тепловую эмиссию и способны выдерживать значительные радиальные и осевые нагрузки.

Платформы с внешним ротором:

Модель Диаметр, мм Ном. момент, Н·м Пик. момент, Н·м Скорость, об/мин Осевая нагрузка, Н Высота, мм
M‑112‑065 112 3 9 350 2500 65
M‑140‑050 140 6 16 600 1500 50
M‑140‑080 140 10,5 28 350 200 80
M‑170‑050 170 4,5 14 450 15000 50
M‑170‑095 170 23,8 71 190 15000 95
M‑170‑110 170 23,8 71 190 15000 110
M‑170‑125 170 41,8 125 150 15000 125
M‑170‑130 170 41,8 125 150 15000 130
M‑190‑100 190 20 60 200 6000 100
M‑220‑062 220 10,2 30,6 320 5000 62
M‑224‑042 224 14,1 42,2 380 8000 42
M‑224‑062 224 35 105 200 10000 62
M‑263‑065 263 45 135 200 40000 65
M‑263‑095 263 45 135 200 40000 95
M‑263‑112 263 95 190 150 40000 112
M‑263‑113 263 95 190 150 40000 113
M‑263‑138 263 150 300 120 40000 138
M‑263‑188 263 250 500 100 40000 188
M‑280‑145 280 95 190 150 40000 145
M‑280‑170 280 95 190 150 40000 170
M‑280‑231 280 250 500 100 40500 231
M‑325‑065 325 30 90 120 50000 65

Платформы с внутренним ротором:

Модель Диаметр, мм Ном. момент, Н·м Пик. момент, Н·м Скорость, об/мин Осевая нагрузка, Н Высота, мм
M‑040‑038 40 0,13 0,39 500 20 38
M‑062‑060 62 0,3 1,0 600 50 60
M‑080‑050 80 0,6 1,9 600 50 50
M‑080‑067 80 1,0 3,0 300 50 67
M‑100‑035 100 0,6 1,9 600 50 35
M‑120‑050 120 3,5 10,5 350 500 50
M‑140‑129 140 18 47 250 5000 129
M‑140‑189 140 40 104 250 5000 189
M‑170‑050 170 16,8 50 500 2500 50
M‑170‑075 170 40 104 250 5000 75
M‑180‑055 180 14 42 250 2500 55
M‑180‑095 180 25,2 76 300 4000 95
M‑180‑125 180 40,1 120 250 4000 125
M‑220‑123 220 50,6 152 250 8000 123
M‑220‑168 220 87,4 266 200 8000 168
M‑220‑208 220 115 350 200 8000 208
M‑224‑042 224 9,9 30 250 2500 42
M‑380‑230 380 600 1406 150 15000 230
M‑390‑245 390 280 1400 50 50000 245
M‑408‑077 408 150,9 463,3 120 40000 77
M‑408‑102 408 270 675 80 40000 102
M‑408‑165 408 500,5 1501,6 60 40000 165
M‑660‑180 660 1300 2500 60 100000 180
M‑660‑230 660 1950 3600 60 100000 230

Специальные исполнения (доступны под заказ):

  • Поворотные двигатели с полым валом — поворотные двигатели с широким центральным отверстием (полый вал) для пропуска коммуникаций. Примеры: M-400, M-500, M-560 (диаметр отверстия от 52 до 67 мм).

  • Индивидуальные (Custom) — изготовление платформ с нестандартными диаметром, высотой, моментом или типом энкодера.

Области применения:

  • Поворотные столы обрабатывающих центров и фрезерных станков.

  • 4-я и 5-я оси для ЧПУ-оборудования.

  • Роботизированные системы позиционирования и манипуляторы.

  • Устройства намотки, контроля, испытаний.

  • Медицинская и оптическая техника.

Для подбора готовой поворотной платформы или разработки индивидуального решения свяжитесь с нашими специалистами — мы поможем рассчитать нагрузку, момент и необходимые опции.
